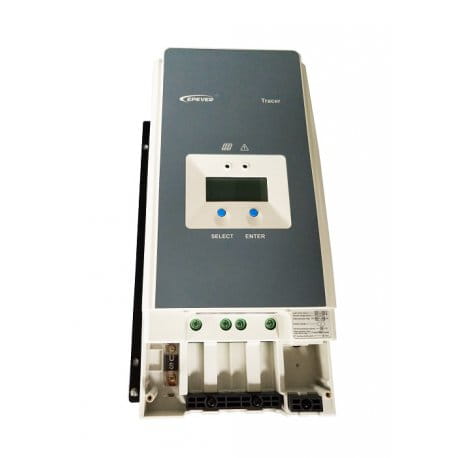

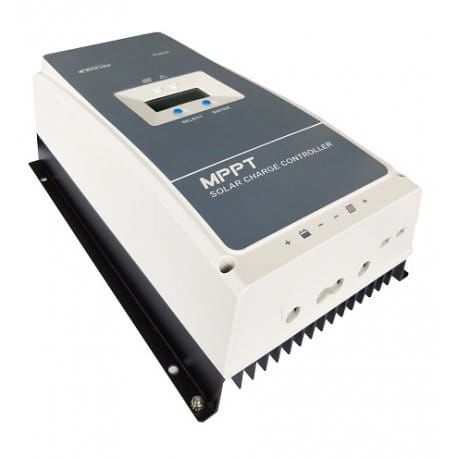

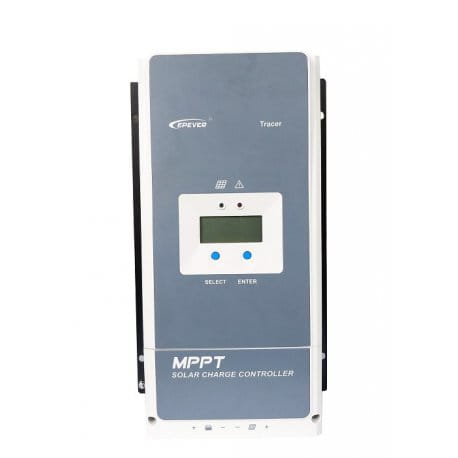

REGULATOR ŁADOWANIA MPPT TRACER 5420AN 50A 12/24V

Sterownik Tracer serii AN, oparty na wielofazowej synchronicznej technologii rektyfikacji (MSRT) i zaawansowanym algorytmie sterowania MPPT, z dwurdzeniową architekturą procesora.

MSRT może zagwarantować bardzo wysoką wydajność konwersji w dowolnej mocy ładowania, co znacznie poprawia efektywność układu solarnego.

Zaawansowany algorytm sterowania MPPT minimalizuje maksymalny czas utraty mocy. Zapewnia wydajność śledzenia, odpowiednią prędkość, a także wysoką wydajność konwersji pod wysoką lub niską mocą tak, aby w każdej sytuacji zapewnić możliwie największą wydajność modułu.

Tracer AN mogą szybko śledzić maksymalny punkt mocy (MPP) z paneli PV, aby uzyskać maksymalną energię z panelu.

Funkcja ograniczenia mocy i prądu ładowania oraz funkcja automatycznej redukcji mocy w pełni zapewnia stabilność pracy z ponadwymiarowymi modułami fotowoltaicznymi i działają w środowisku o wysokiej temperaturze.

Dzięki adaptacyjnemu trzystopniowemu trybowi ładowania opartemu na cyfrowym obwodzie sterującym, regulatory z serii Tracer AN mogą skutecznie przedłużyć czas pracy, cykl życia akumulatora i znacznie poprawiają wydajność systemu.

Możliwość tworzenie hybrydowych systeów zasilania.

Uniwersalne zabezpieczenia elektroniczne, w tym ochrona przed przeładowaniem, nadmiernym rozładowywaniem i odwrotna polaryzacja PV, skutecznie zapewniają bezpieczniejsze i bardziej niezawodne działanie układu solarnego na dłuższy czas obsługi.

Kontroler posiada Izolowany RS485

Interfejs ze standardowym protokołem komunikacyjnym MODBUS i zasilaczem 5V ułatwia klientowi rozszerzenie aplikacji obsługując do 8 regulatorów ładowania równolegle w celu rozszerzenia systemu i spełnienia różnych wymagań monitorowania, dzięki czemu można go wykorzystać do różnych aplikacji.

Elementy o wysokiej jakości i niskiej awaryjności zapewniają trwałość produktu

Zaawansowana technologia MPPT i ultraszybka prędkość śledzenia, ze skutecznością śledzenia nie mniej niż 99,5%

Maksymalna wydajność transferu DC / DC wynosi aż 98,6% ★, wydajność pełnego obciążenia wynosi do 98% ★

Zaawansowany algorytm sterowania MPPT zminimalizuje stratę MPP

Dokładność rozpoznawania i śledzenia w najwyższym punkcie MPP

Szerszy zakres napięcia roboczego MPP

System automatycznego sterowania w celu ograniczenia mocy i prądu ładowania przekraczającą wartość znamionową

Obsługa 4 opcji ładowania: AGM, GEL. Płynny, Użytkownika

Funkcja kompensacji temperatury akumulatora

Rejestrowanie energii w czasie rzeczywistym i funkcje statystyczne

Automatyczna funkcja redukcji mocy nadmiarowej

Stuprocentowe pełne obciążenie w zakresie temperatur otoczenia podczas ładowania

i rozładowywania

Obsługuj do 8 jednostek równolegle, aby rozbudować system

Sygnał przełącznika obciążenia zewnętrznego przekaźnika obciążenia umożliwia realizację zróżnicowanych trybów pracy obciążenia

Automatyczna kontrola projektu przekaźnika użyteczności i generatora

Przekaźniki automatyzacji narzędzi lub generatorów ułatwiają komponowanie hybrydowego systemu zasilania

Zdalna temperatura i konstrukcja czujnika napięcia będą zbierać dokładne dane o temperaturze i napięciu baterii

Izolowany RS485 z napięciem 5VDC / 200mA w celu ochrony wyjścia bez urządzeń zasilających z protokołem MODBUS

Można monitorować lub ustawiać parametry za pomocą aplikacji telefonu lub oprogramowania na komputerze

Certyfikat CE (LVD EN / IEC62109, EMC EN61000-6-1 / 3)
★Tracer10415AN@48V system

Dane techniczne Model Tracer 5420AN
Nominalne napięcie systemu 12V /24V / 36V / 48V
Prąd znamionowy ładowania 50A
Prąd znamionowy rozładowania 50A
Zakres napięcia wejściowego akumulatora 8V～68V
Max. napięcie obwodu otwartego PV 200V
Zakres napięcia MPP VBAT+2V～144V
Max. moc wejściowa PV

625W/12V, 1250W/24V, 1875W/36V, 2500W/48V
Własne zużycie mocy 98mA/12V;60mA/24V;50mA/36V;46mA/48V
Współczynnik kompensacji temperatury -3mV/ºC/2V(Wartość Domyślna)
Komunikacja RS485(interfejs RJ45)
Uziemienie Ujemne uziemienie
Parametry Środowiskowe Model TRACER 5420AN
Zakres temperatury LCD -20oC～+70oC
Środowisko pracy, Zakres temperatury -25oC～+60oC
Temperatura przechowywania -30oC～+85oC
Zakres wilgotności 5% to 95% (N.Z.)
Obudowa IP20
Parametry Mechaniczne Model TRACER 5420AN
Wymiar 261mm x216mm x 119mm
Średnica otworu montażowego Φ7
Waga 3,5kg
